Плунжеры НТП-175: как выбрать диаметр под нужное давление и подачу (90–125 мм)

Name: ООО РУСПРОМ
Address: Ижевск, Салютовская, 19 к12, Ижевск, RU
Telephone: +7 (912) 442-23-32

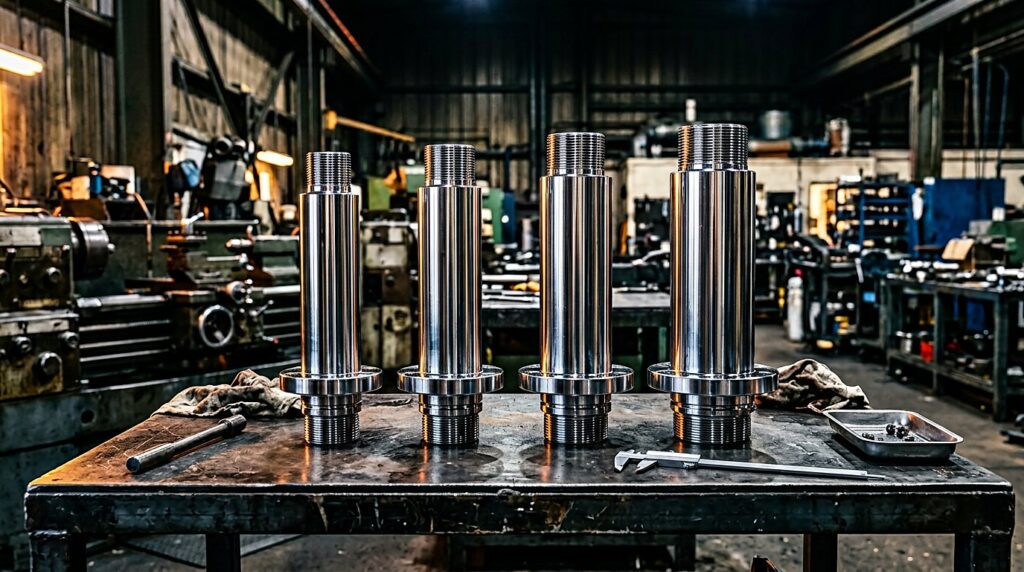

Плунжеры насоса НТП-175 разных диаметров 90, 100, 110, 125 мм на верстаке

Плунжер — главная расходная деталь гидравлической части трёхплунжерного насоса НТП-175. Именно он передаёт давление на перекачиваемую среду, и именно он изнашивается быстрее всего: абразив, высокое давление, интенсивные режимы промывочно-продавочных работ. От правильного выбора диаметра плунжера зависят и режим работы насоса, и ресурс всего узла.

Разбираем, как связаны диаметр плунжера, давление и подача, какие исполнения есть в каталоге и как заказать нужную позицию без ошибок.

Как диаметр плунжера определяет режим насоса

НТП-175 — насос одностороннего действия со сменными плунжерами. Логика простая и работает в обе стороны:

Больше диаметр — больше объём, вытесняемый за ход, то есть выше подача. Но площадь плунжера больше — при том же усилии привода ниже предельное давление.
Меньше диаметр — выше максимальное давление, но меньше подача.

Поэтому одна и та же машина выпускается в модификациях под разные задачи: цементирование и ГРП требуют высокого давления, промывка пробок и освоение — большего расхода при умеренном давлении. Диаметр плунжера выбирается под задачу, и при заказе он однозначно «зашит» в шифр модификации.

Таблица модификаций: давление и подача по диаметру

Ниже — данные из открытого каталога деталей и сборочных единиц 42НТП.00.000 КДС (редакция 2013 г.). Параметры приведены при 90 % механической и 100 % объёмной эффективности, длина хода плунжера — 160 мм, передаточное число встроенного редуктора — 5,06.

Модификация	Ø плунжера, мм	Подача за оборот, дм³/об	Частота вращения коренного вала, об/мин — давление (МПа) / подача (дм³/с)
Модификация	Ø плунжера, мм	Подача за оборот, дм³/об	47	63	80	120	160	250
НТП-175×50-Л / НТП-175×50	90	3,05	50,0 / 2,39	37,0 / 3,20	29,0 / 4,10	19,4 / 6,10	14,6 / 8,10	9,7 / 12,70
НТП-175×40-Л / НТП-175×40	100	3,77	40,0 / 2,95	30,0 / 3,96	24,0 / 5,03	16,0 / 7,54	12,0 / 10,05	8,0 / 15,70
НТП-175×32-Л / НТП-175×32	110	4,56	32,0 / 3,54	25,0 / 4,79	20,0 / 6,08	13,0 / 9,12	10,0 / 12,16	7,0 / 19,00
НТП-175×25-Л / НТП-175×25	125	5,89	25,0 / 4,61	19,0 / 6,19	15,0 / 7,85	10,0 / 11,78	8,0 / 15,71	5,0 / 24,54

Источник: КДС 42НТП.00.000, таблица 3. Максимальная расчётная осевая нагрузка на плунжер — 31 500 кгс. Фактический режим работы устанавливается по паспорту и руководству по эксплуатации вашего насоса; таблица носит справочный характер.

Какие плунжеры есть в каталоге РУСПРОМ

В разделах каталога представлены плунжеры с обозначением 26НТП.01.005 и индексами исполнений:

Важно: принадлежность конкретного обозначения к вашему исполнению (32НТП.00.000 или 42НТП.00.000) и модификации проверяется по паспорту насоса перед заказом — подробнее в статье «32НТП или 42НТП: как не перепутать исполнение». Полный перечень позиций — в разделах 32НТП.00.000 и 42НТП.00.000.

Запросить цену и наличие плунжеров →

Признаки того, что плунжер пора менять

Падение подачи при неизменных оборотах. Насос «не держит» режим, растёт время операций.
Повышенные утечки в гидравлической части. Жидкость проходит по зазору между плунжером и уплотнениями заметнее обычного.
Задиры, кольцевые риски, следы эрозии на рабочей поверхности. Особенно по зонам хода уплотнений.
Перегрев и ускоренный износ уплотнений. Манжеты и кольца выходят из строя быстрее расчётного интервала — частая причина именно геометрия плунжера.
Утечки и потёки по узлу уплотнения крышки клапана. См. разбор уплотнения 24НТП.01.300-01.
Отклонения по результатам обмера. Решение о замене принимается по критериям изготовителя (паспорт, РЭ), а не «на глаз»: микрометрический обмер точнее визуального осмотра.

Ремонт или изготовление: когда это выгодно

Если оригинальный плунжер снят с производства или поставка занимает слишком много времени, есть два рабочих сценария:

Подбор совместимого исполнения по параметрам — с проверкой применяемости по документации.
Изготовление по чертежу или образцу. В собственном цехе в Ижевске: обмер изношенной детали, при необходимости 3D-сканирование, CAD-модель на согласование, токарная обработка, 100 % обмер готовой детали и паспорт качества. Допуски — по вашему чертежу или ГОСТ. Подробнее об изготовлении →

Как заказать плунжер

Для расчёта достаточно указать:

обозначение плунжера (например, 26НТП.01.005-04, Ø110) и количество;
исполнение и модификацию насоса (32НТП/42НТП, шифр вида НТП-175×40-Л);
при необходимости — комплект сопутствующих расходных деталей: манжеты 24НТП.01.009, кольца 1ПУ.002, уплотнение крышки клапана.

Если обозначение неизвестно — пришлите фото изношенного плунжера с линейкой или результаты обмера: подберём позицию по каталогу. КП — в течение 24 часов.

Частые вопросы

Какой плунжер выбрать для цементирования?

Цементирование требует высокого давления при умеренной подаче — обычно это исполнения с меньшим диаметром плунжера. Конкретный режим определяется проектом работ: сверьтесь с таблицей модификаций и паспортом насоса, а при сомнениях пришлите параметры задачи — подскажем исполнение.

Можно ли поставить плунжер другого диаметра, чем был?

Сменные плунжеры — часть конструкции насоса, но их комбинация с другими деталями (уплотнения, узлы гидравлической части) привязана к модификации. Подбирайте исполнение по каталогу и подтверждайте применяемость по паспорту, чтобы не получить несовместимый узел.

Как быстро вы поставите плунжеры?

Ходовые позиции поддерживаются на складе в Ижевске — отгрузка возможна в день оплаты. Если позиции нет в наличии, сообщим реальный срок производства или поставки до согласования заказа.

Вы изготавливаете плунжеры по образцу?

Да. Обмеряем изношенную деталь, строим CAD-модель, согласуем чертёж и изготавливаем на собственном оборудовании с контролем геометрии и паспортом качества.
