Труболовки ТЛ и штанголовки наружного захвата цанговые предназначены для ремонта скважин.

Узнать стоимость

Описание

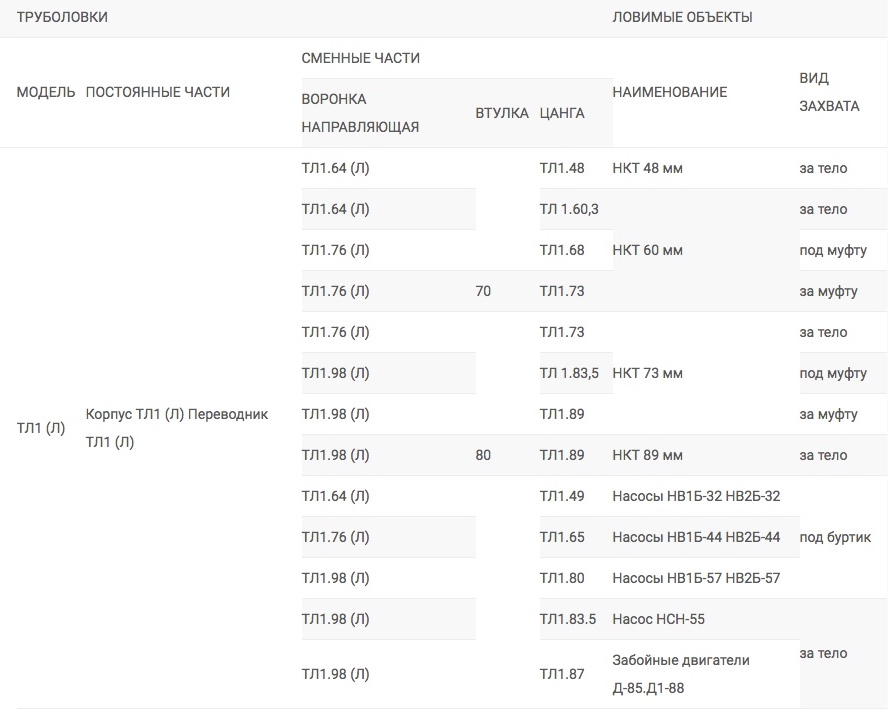

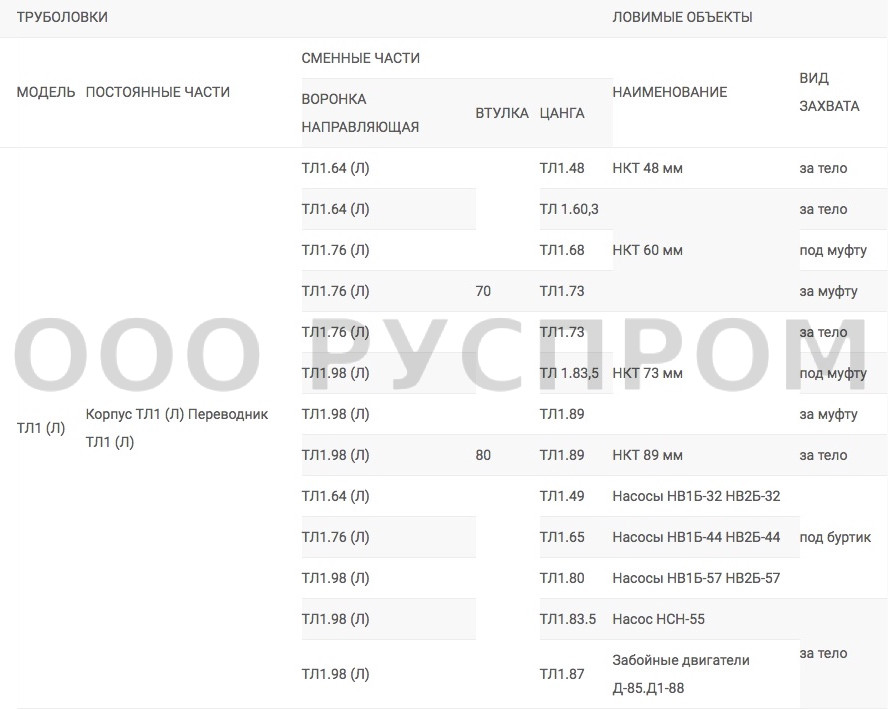

Труболовки и штанголовки наружного захвата цанговые, неосвобождающиеся обеспечивают захват и извлечение из скважин насосно-компрессорных труб (НКТ), скважинных насосов, забойных двигателей и насосных штанг при ликвидации аварий. Труболовки и штанголовки, благодаря своей высокой надежности, обусловленной простотой конструкции, неприхотливости и простоте обслуживания, завоевали большую популярность среди потребителей. Сборку труболовок и штанголовок производят согласно приведенным таблицам в зависимости от ловимого объекта и вида захвата.

Принцип работы:

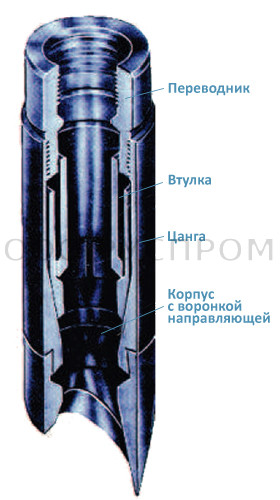

При спуске в скважину ловильного инструмента направляющая воронка за счет своего скоса залавливает объект и направляет его внутрь труболовки (штанголовки), цанга ловимым объектом поднимается вверх до упора в переводник, разжимается и пропускает внутрь ловимый объект. При движении ловильной колонны вверх цанга вместе с ловимым объектом опускается на коническую поверхность корпуса и заклинивается. В результате осуществляется надежный захват ловимого объекта. При захвате ловимого объекта за муфту устанавливается ограничивающая втулка, которая, упираясь одним концом в переводник, ограничивает ход ловимого объекта. При захвате ловимых объектов под буртик или под муфту заклинивание цанги происходит между конической опорной поверхностью и нижней кромкой буртика или муфты ловимого объекта. Наличие сменных цанг значительно расширяет возможности штанголовок и труболовок и позволяет извлекать ловимые объекты различного диаметра и конфигурации одним типоразмером инструмента. Труболовки и штанголовки изготавливаются с правой и левой резьбой, в обозначении инструмента с левой резьбой добавляется буква «Л».

Характеристики

Присоединительная резьба

89 (89Л) ГОСТ 633-80

Условный диаметр труб эксплуатационной колонны, мм

146,168

Допускаемая осевая нагрузка, кН

500

Диаметр, мм

122

Длина,мм

630

Масса, кг

22,9
