Описание

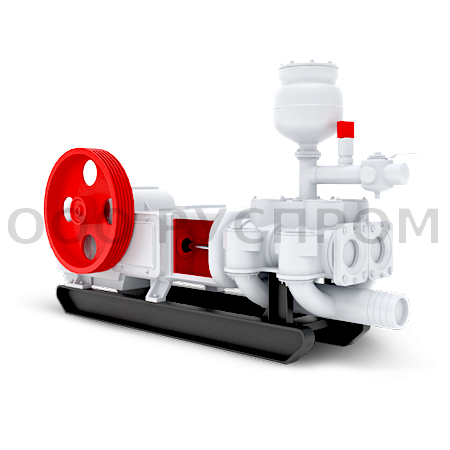

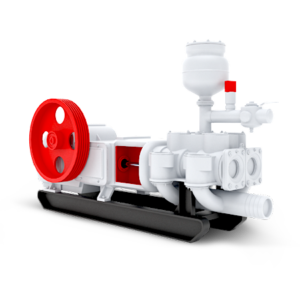

Насос НБ-50 — предназначен для нагнетания промывочной жидкости (воды, глинистого раствора) в скважину при геологоразведочном и структурно-поисковом бурении на нефть и газ. Насосы также нашли широкое применение на предприятиях пищевой, химической и строительной промышленности для перекачки различных неагрессивных жидкостей. Наличие пневматического компенсатора в нагнетательной системе насоса практически полностью устраняет неравномерность подачи жидкости на выходе насоса. Буровые насосы завоевали большую популярность у потребителей благодаря высокой надежности, простоте обслуживания и ремонтопригодности.
Давление и объемная подача насосов в зависимости от диаметра втулки и числа двойных ходов поршня
Режим работы | Диаметр сменных втулок, мм | Объемная подача, дм3/сек (м3/час) | Наибольшее давление, МПа |
105 двойных ходов поршня в минуту | 80 | 4,4 (15,8) | 4,0 |
90 | 5,8 (20,9) | 4,0 | |
100 | 7,3 (26,3) | 3,2 | |
110 | 9,0 (32,4) | 2,6 |
Конструктивные исполнения буровых насосов
Обозначение насоса | Исполнение | Габариты, мм | Масса, кг |
НБ-32.01 | шкив с правой стороны | 1860х740х1330 | 1040 |
НБ-32.02 | шкив с левой стороны | 1860х740х1330 | 1040 |
НБ-32.03 | с пневмомуфтой и шкивом с правой стороны | 1860х1000х1330 | 1080 |
НБ-32.04 | с пневмомуфтой и шкивом с левой стороны | 1860х1000х1330 | 1080 |
НБ-32.05 | с фрикционной муфтой и шкивом с правой стороны | 1860х1000х1330 | 1080 |
НБ-32.06 | с фрикционной муфтой и шкивом с левой стороны | 1860х1000х1330 | 1080 |
НБ-32.07 | шкив с правой стороны, боковое расположение манометра | 1860х740х1250 | 1040 |
НБ-32.08 | шкив с левой стороны, боковое расположение манометра | 1860х740х1250 | 1040 |
НБ-32.09 | с пневмомуфтой и шкивом с правой стороны, боковое расположение манометра | 1860х1000х1250 | 1080 |
НБ-32.10 | с пневмомуфтой и шкивом с левой стороны, боковое расположение манометра | 1860х1000х1250 | 1080 |
НБ-32.11 | с фрикционной муфтой и шкивом с правой стороны, боковое расположение манометра | 1860х100х1250 | 1180 |
НБ-32.12 | с фрикционной муфтой и шкивом с левой стороны, боковое расположение манометра | 1860х100х1250 | 1180 |
